Максимальное сокращение теплопотерь в трубопроводах позволяет избежать серьезных финансовых издержек, связанных со снижением эффективности работы инженерных сетей и их выходом из строя в результате промерзания. Это особенно актуально для территорий с суровыми климатическими зонами
От наличия качественной теплоизоляции зависит нормальное функционирование инженерных сооружений, предназначенных для транспортировки жидких, газообразных и других веществ по трубам.
Утеплитель из пенополиуретана
Пенополиуретан является лидером среди прочих теплоизоляционных материалов. Его коэффициент теплопроводности составляет всего 0,019–0,03 Вт/(м·К). Для сравнения: теплопроводность минеральной ваты в 2 раза превышает этот показатель, то есть ее толщина в качестве утеплителя будет значительно больше.
Пенополиуретан имеет низкие показатели теплопроводности благодаря своей пористой структуре. Он примерно на 97% состоит из газа, содержащегося в закрытых порах пены, и только 3% — это твердая составляющая. По сути ППУ — это газонаполненный полимер на основе полиуретана.
Испытание вспененного полиуретана в лабораторных условиях
Материл устойчив к воздействию окружающей среды, обладает высокой химической стойкостью, легкий. Высоко ценится благодаря своим звуко- и теплоизоляционным свойствам.
Изоляция труб пенополиуретаном уменьшает потери тепла в несколько раз, наибольший процент теплопотерь достигает всего 4%.
ППУ может быть чувствителен к ультрафиолетовым излучениям, поэтому его рекомендуется использовать в качестве утеплителя в местах, куда не попадают прямые солнечные лучи или использовать специальные защитные покрытия.
В этой статье сравниваем 2 способа утепления труб с помощь пенополиуретана — скорлупа ППУ и заводская теплоизоляция.
Сравнение ППУ скорлупы и труб в заводской изоляции
Скорлупа ППУ
— это два равных жестких полуцилиндра из вспененного полиуретана, которые соединяются между собой с помощью специальных замковых соединений, располагаемых на торцах.
Скорлупа ППУ используется для утепления трубопроводов, в том числе при проведении ремонтных работ. Устанавливается прямо на месте проведения монтажа.

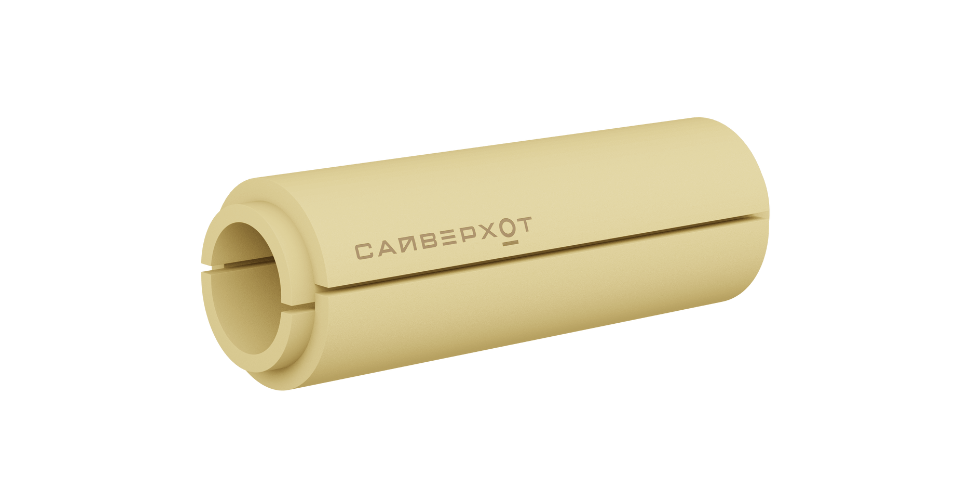

Пенополиуретановая скорлупа
Удержание тепла. Наличие неровностей на поверхности стальной трубы, например, сварных швов, может привести к неплотному закрытию торцевых замков с образованием щелей в местах стыков ППУ скорлупы, что приводит к повышенным потерям тепла. Предотвратить образование зазоров возможно путем индивидуальной подгонки сегментов скорлупы в местах неровностей трубы, что требует дополнительных временных затрат.
Внешнее защитное покрытие. Скорлупа из ППУ может не иметь защитного слоя или, наоборот, обрабатываться специальными покрытиями, иметь внешнюю оболочку из оцинкованной стали или другие покровные слои, например, из фольма-ткани и стеклопластика.
Эксплуатация В случае необходимости демонтажа возможно повторное использование скорлуп, например, при проведении ремонтных работ на участке трубопровода.
Подготовка. Перед началом монтажа необходимо подготовить поверхность трубопровода — очистить от загрязнения, ржавчины и окалины, обезжирить и покрыть грунтовкой. Однако добиться высокой степени очистки трубы можно именно в заводских условиях.
Монтаж. Процесс монтажа ППУ скорлуп прост и не требует применения специальных инструментов. Устанавливать пенополиуретановый кожух можно в любое время года, используя только стяжки и клеи на полимерной основе.
Расходы при аварийных ситуациях. Вскрытие участков прохождения трубопровода в поисках места аварии влечет увеличение расходов на обслуживание.
Стальная труба в ППУ изоляции
Труба в заводской ППУ изоляции
Труба ППУ, или предизолированная труба — конструкция, утепленная слоем вспененного полиуретана и защищённая внешней защитной оболочкой, которая оберегает утеплитель и стальную трубу от влаги и механических повреждений.
Предизолированные трубы изготавливаются в заводских условиях и, согласно ГОСТ 30732-2020, должны комплектоваться СОДК — системой оперативного дистанционного контроля. Она позволяет в текущем времени отслеживать отклонения от показателей нормы на определенном участке трубопровода и своевременно реагировать на них, тем самым предотвращая возникновение аварийных ситуаций.
СОДК представляет собой набор датчиков и вспомогательного оборудования. Медный кабель, проходящий в слое ППУ, реагирует на уровень влаги внутри утеплителя и при изменении показателей нормы передает сигнал в диспетчерский пункт.
Теплоpизолированная труба ППУ в ОЦ оболочке и в оболочке из ПЭ
Удержание тепла. Вероятность возникновения теплопотерь у труб, изолированных в заводских условиях, крайне низкая благодаря их герметичности. Трубы ППУ проходят обязательный контроль качества.
Внешнее защитное покрытие. Трубные конструкции в ППУ имеют защитную ПЭ (полиэтиленовую) или ОЦ (оцинкованную) оболочку. Выбор оболочки зависит от способа прокладки трубопровода (подземный или надземный).
Эксплуатация. Срок бесперебойной эксплуатации трубопровода, проложенного из трубных конструкций в ППУ согласно всем регламентам нормативной документации, составляет более 30 лет
Подготовка. Трубы в ППУ изоляции являются готовым сегментом будущей теплотрассы и не требуют дополнительной подготовки перед монтажом.
Монтаж. Монтажные работы при строительстве инженерных сетей из труб в ППУ включают в себя только сварку трубных конструкций между собой и теплоизоляцию стыков, благодаря чему сроки укладки трубопровода снижаются примерно на 30%.
Расходы при аварийных ситуациях. Благодаря надежной заводской теплоизоляции и наличию удаленной системы мониторинга трубопроводной сети стоимость обслуживания значительно сокращается.
Слой изоляции между стальной трубой и ОЦ оболочкой
Так что выбрать — скорлупу или трубы в заводской изоляции?
Так как пенополиуретан является одним из самых теплоэффективных утеплителей, то вне зависимости от выбранного способа утепления трубопровод будет иметь отличные эксплуатационные характеристики.
Тем не менее, для строительства тепловых сетей ГОСТ Р 55596-2013, а также СНиП 41-02-2003 предписывают использовать именно предизолированные пенополиуретаном трубы в защитной оболочке. Трубы в заводской изоляции предпочтительны в случаях, когда к надежности и долговечности трубопровода предъявляются высокие требования, а скорость монтажа критична. Они считаются более эффективными и применяются в первую очередь для прокладки новых магистралей, в том числе для их реконструкции и ремонта.
Наличие СОДК позволяет вести непрерывный мониторинг работы трубопровода, своевременно выявлять и устранять предаварийные ситуации на определенном участке магистрали, благодаря чему расходы на обслуживание значительно снижаются.
Пенополиуретановая скорлупа актуальна при необходимости утепления проложенного трубопровода или проведения ремонтных работ.
Вам также может быть интересна статья про виды теплоизоляции для труб.
