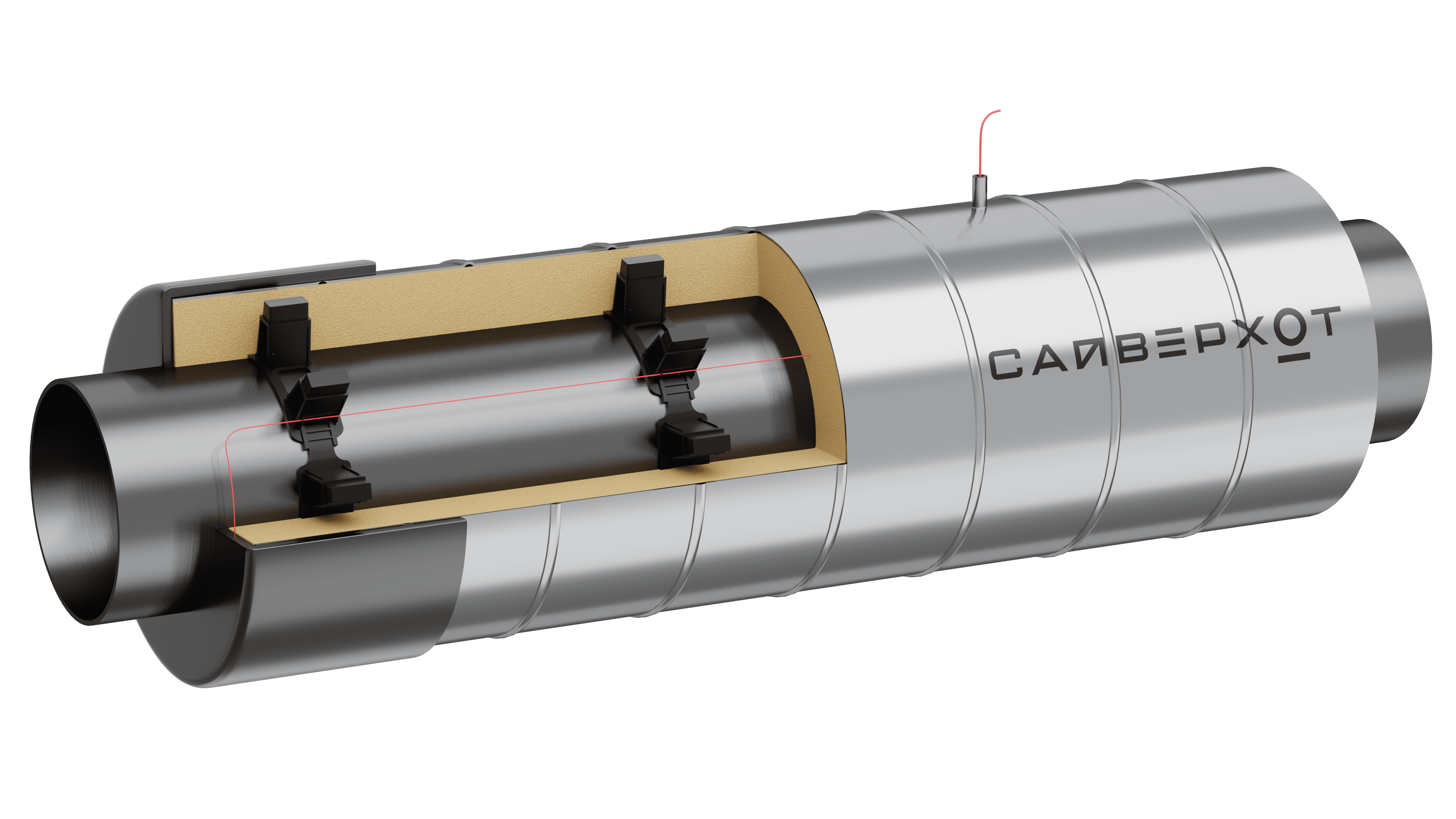

Труба стальная ППУ ОЦ с МЗИ и КВ
Трубы стальные ППУ ОЦ с МЗИ и КВ — элементы цепи надземных участков трубопровода в пенополиуретановой теплоизоляции с защитной торцевой заглушкой и выведенным кабелем для его подключения к контрольному пункту мониторинговой системы СОДК.
Трубы ППУ ОЦ с выводом кабеля необходимы для подведения трассы к техническим пунктам, теплофикационным камерам и для конечных участков сети.
Разбор условного обозначения
Труба Ст 20 (ГОСТ 10704-91) 325 х 7,0 – 2 – ППУ – ОЦ – ЗМКв:
- СТ 20 — тип стали;
- ГОСТ 10704-91 — трубы стальные, электросварные, прямошовные;
- 325 мм — диаметр трубы;
- 7,0 мм — толщина стенки трубы;
- 2 — тип изоляции;
- ППУ ОЦ — изоляция ППУ, защитная оболочка — оцинкованная;
- ЗМКв — металлическая заглушка изоляции с выводом кабеля, длина 650 мм.
Примечание
Существует двух-, трех-, и четырехпроводные системы оперативного дистанционного контроля (СОДК). В зависимости от системы применения изменяется устанавливаемый кабель.
Диаметр 32мм – 426мм комплектуются кабелем NYM 3x1,5 (2-x проводная СОДК).
Диаметр 530мм – 1020мм комплектуются кабелем NYM 3x1,5 (3-x проводная СОДК).
Диаметр 820мм – 1020мм комплектуются кабелем NYM 5x1,5 (4-x проводная СОДК).
Продукция с выводом кабеля NYM 3x1.5 поставляется с комплектом удлинения кабеля КУК-3.
Продукция с выводом кабеля NYM 5x1.5 поставляется с комплектом удлинения кабеля КУК-5.
Размеры и характеристики
|
Наружный диаметр стальной трубы *мм |
Толщина стенки стальной трубы *мм |
Тип 1 |
Расчетный вес погонного метра изделия *кг |
Тип 2 |
Расчетный вес погонного метра изделия ОЦ *кг |
||
|
Диаметр ОЦ оболочки *мм |
Толщина стенки ОЦ оболочки *мм |
Диаметр ОЦ оболочки *мм |
Толщина стенки ОЦ оболочки *мм |
||||
|
33,5 |
3,2 |
125 |
0,55 |
4,6 |
- |
- |
- |
|
42,3 |
3,2 |
125 |
0,55 |
6,35 |
- |
- |
- |
|
48 |
3,5 |
125 |
0,55 |
7,05 |
- |
- |
- |
|
57 |
3,5 |
- |
- |
- |
140 |
0,55 |
8,12 |
|
76 |
3,5 |
- |
- |
- |
160 |
0,55 |
10,7 |
|
89 |
3,5 |
- |
- |
- |
180 |
0,65 |
12,45 |
|
108 |
4,0 |
- |
- |
- |
200 |
0,65 |
16,0 |
|
133 |
4,0 |
225 |
0,65 |
19,5 |
250 |
0,7 |
21,05 |
|
159 |
4,5 |
250 |
0,7 |
24,7 |
280 |
0,7 |
26,2 |
|
219 |
6,0 |
315 |
0,7 |
41,9 |
355 |
0,7 |
44,4 |
|
273 |
6,0 |
400 |
0,8 |
55,0 |
450 |
0,8 |
58,45 |
|
325 |
7,0 |
450 |
0,8 |
72,6 |
500 |
0,8 |
76,0 |
|
426 |
7,0 |
560 |
1,0 |
98,5 |
630 |
1,0 |
105,6 |
|
530 |
8,0 |
710 |
1,0 |
139,6 |
- |
- |
- |
|
630 |
8,0 |
800 |
1,0 |
163,6 |
- |
- |
- |
|
720 |
9,0 |
900 |
1,0 |
204,2 |
- |
- |
- |
|
820 |
9,0 |
1000 |
1,0 |
235,3 |
- |
- |
- |
|
1020 |
11,0 |
1200 |
1,0 |
339,6 |
- |
- |
- |
|
*Указанные в таблице данные приведены для справок. Расчет массы изделий с применением МЗИ 200. Здесь и далее расчетная плотность пенополиуретана 80 кг/м3. |
|||||||
Чем комплектуется труба ППУ ОЦ с МЗИ и КВ
1) Отводы стальные ППУ ОЦ2) Тройники стальные ППУ ОЦ
3) Тройники стальные с шаровым краном воздушника ППУ ОЦ
4) Тройники параллельные стальные ППУ ОЦ
5) Тройниковые ответвления стальные ППУ ОЦ
6) Тройниковые ответвления стальные с переходом ППУ ОЦ
7) Скользящие опоры
8) Неподвижные опоры
9) Концевые элементы трубопроводов ППУ ОЦ с закольцовкой проводников
10) Переходы ППУ ОЦ
11) Шаровые краны ППУ ОЦ
12) П-образные элементы ППУ ОЦ
13) Z-образные элементы ППУ ОЦ
14) Сильфонные компенсаторы ППУ ОЦ
15) Шаровые краны с воздушником ППУ ОЦ
16) Комплекты изоляции стыков ППУ ОЦ
Норма загрузки
|
Диаметр трубы |
Диаметр оболочки |
Кол-во штук |
Кол-во метров |
|
32; 38; 45;33,5; 42,3;48,57 |
125 |
230 |
2162 |
|
57; 76 |
140 |
180 |
1692; 2088 |
|
89; 108 |
180 |
146 |
1752 |
|
108; 114 |
200 |
95 |
1140 |
|
114; 133 |
225 |
75 |
900 |
|
133; 159 |
250 |
62 |
744 |
|
159 |
280 |
50 |
600 |
|
219 |
315 |
42 |
504 |
|
219 |
355 |
35 |
420 |
|
273 |
400 |
24 |
288 |
|
273; 325 |
450 |
22 |
264 |
|
325; 377 |
500 |
15 |
180 |
|
426 |
600; 630 |
11 |
132 |
|
530 |
675; 710 |
9 |
108 |
|
530 |
775; 800 |
6 |
72 |
|
630 |
775; 800 |
6 |
72 |
|
630; 720 |
875; 900 |
4 |
48 |
|
720 |
900; 1000 |
4 |
48 |
|
820 |
975; 1000 |
4
|
48
|
|
820 |
1075; 1100 |
4 |
48 |
|
920 |
1075; 1100;1175 |
4 |
48 |
|
1020 |
1175; 1200 |
4 |
48 |
