Скользящие опоры ГОСТ 30732-2020

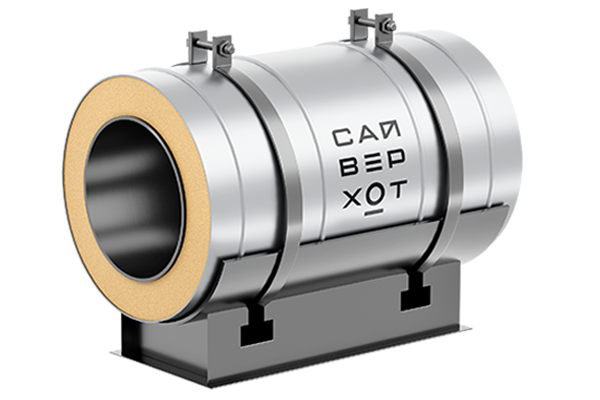

Скользящие опоры ГОСТ 30732-2020— скользящие опоры для ППУ труб предназначены для распределения весовых нагрузок от трубопровода, обеспечивают свободное перемещение трубопровода в заданном направлении при температурных расширениях. Скользящие опоры трубопроводов устанавливаются на расстояниях, определенных в соответствии с п.п.10.5 СНиП 41-02-2003.
Разбор условного обозначения
Опора скользящая 219 / 315 – ГОСТ 30732-2020
Рассмотрим условные обозначения маркировки:
1. «219/315» – для трубы диаметром 219мм и толщиной оболочки 315мм;
2. «ГОСТ 30732-2020» — Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой «273мм» - диаметр трубы.
Основными параметрами скользящих опор также служат:
1) Ширина и длина базы;
2) Толщина стали;
3) Сечение хомута l1;
4) Масса единицы, кг.
Размеры и характеристики
Диаметр основной трубы
|
Диаметр об,
|
Ширина базы
|
Длина базы
|
Толщина стали
|
Масса, кг
|
мм.
|
В, мм
|
L, мм
|
S, мм
|
33,5; 42,3; 48
|
125
|
100
|
320
|
3
|
7,1
|
57
|
125
|
7,1
|
57
|
140
|
7,6
|
76
|
140
|
7,6
|
76
|
160
|
8,1
|
89
|
160
|
8,1
|
89
|
180
|
8,6
|
108
|
180
|
8,6
|
108
|
200
|
140
|
470
|
13,4
|
114
|
200
|
140
|
470
|
13,4
|
114
|
225
|
140
|
470
|
14,1
|
133
|
225
|
140
|
470
|
14,1
|
133
|
250
|
140
|
470
|
14,8
|
159
|
250
|
140
|
470
|
14,8
|
159
|
280
|
140
|
470
|
4
|
15,3
|
219
|
315
|
280
|
670
|
4
|
51,1
|
219
|
355
|
280
|
670
|
4
|
52,2
|
273
|
400
|
280
|
670
|
4
|
55,1
|
273
|
450
|
280
|
670
|
6
|
58
|
325
|
450
|
280
|
670
|
6
|
58
|
325
|
500
|
280
|
670
|
6
|
63
|
426
|
560
|
280
|
670
|
6
|
78
|
426
|
630
|
280
|
670
|
6
|
81,5
|
530
|
710
|
280
|
670
|
6
|
83,8
|
630
|
800
|
600
|
770
|
6
|
148,9
|
720
|
900
|
800
|
770
|
8
|
155,4
|
820
|
1000
|
800
|
970
|
8
|
196,7
|
1020
|
1200
|
800
|
970
|
8
|
246,8
|
Чем комплектуются опоры скользящие ГОСТ 30732-2020
1)
Трубы стальные ППУ
2)
Отводы стальные ППУ
3)
Тройники стальные ППУ
4)
Тройники стальные с шаровым краном воздушника ППУ
5)
Тройники параллельные стальные ППУ
6)
Тройниковые ответвления стальные ППУ
7)
Тройниковые ответвления стальные с переходом ППУ
8)
Концевые элементы трубопроводов ППУ с закольцовкой проводников
9)
Переходы ППУ
10)
Шаровые краны ППУ
11)
П-образные элементы ППУ
12)
Z-образные элементы ППУ
13)
Сильфонные компенсаторы ППУ
14)
Шаровые краны с воздушником ППУ
15)
Комплекты изоляции стыков ППУ
