Низкие показатели теплопроводности при небольшой толщине утеплителя и длительный срок эксплуатации делают ППУ одним из самых эффективных материалов для защиты трубопроводов от теплопотерь и промерзания.
Изолировать трубы пенополиуретаном можно несколькими способами:
- напылением непосредственно на трубопровод и его составляющие;
- с помощью готовых формованных скорлуп ППУ;
- в заводских условиях методом заливки жидких компонентов ППУ между трубой и внешней защитной оболочкой.
Напыление ППУ
Данная технология непрерывного нанесения трубной ППУ изоляции подразумевает равномерное покрытие трубопровода (или иного объекта) пенообразующими жидкими составами.Процесс напыления напоминает технику окрашивания с помощью пульверизатора и позволяет наносить ППУ на вертикальные и горизонтальные поверхности изделий любых габаритов и конфигураций. Пена обволакивает трубу однородным плотным слоем, заполняет пустоты, проникая в труднодоступные места, и обеспечивает бесшовное нанесение теплоизоляции.
Способ позволяет нанести несколько слоев, итоговая толщина утеплителя может достигать 15 см.
Готовое изоляционное покрытие требует защиты от солнечных УФ-излучений, разрушающих ППУ, и прочих факторов окружающей среды, негативно влияющих на свойства материала. Так, поверх утеплителя могут наноситься краски, силиконовые покрытия, пленки и другие средства для повышения требуемых свойств ППУ, например, цементные составы, увеличивающие пожаробезопасность.
Вспененный пенополиуретан и хранение компонентов для его получения
Также следует учитывать ряд важных особенностей при работе с технологией утепления труб напыляемым пенополиуретаном, например:
- ППУ наносится на чистую, сухую поверхность без следов коррозии или остатков грунта, красок и масел — в противном случае теплоизоляционный слой будет иметь плохую адгезию с металлом.
- Обрабатываемая поверхность должна иметь температуру не ниже +10°C, поэтому в случае работы с криогенными трубопроводами требуется их предварительное отключение для прогрева и просушивания.
- Работы вне помещения должны проводиться в безветренную сухую (без осадков в виде дождя и снега) погоду.
- Близлежащие необрабатываемые поверхности требуется укрывать полиэтиленовой пленкой, чтобы состав в процессе напыления не осел на них.
- В зимнее время компоненты ППУ (полиол, изоцианат) подогревают до рабочей температуры. Так как они склонны к некоторому расслаиванию, то после каждого перерыва требуется их перемешивание (по отдельности).
- ППУ наносится в несколько заходов с просыханием предыдущих слоев, толщина каждого из которых составляет около 30 мм.
- Следует учитывать и перерасходы компонентов при работе с трубопроводами малого диаметра или при сильных ветрах.
К плюсам технологии ППУ-теплоизоляции напылением можно отнести возможность работы в условиях строительной площадки и нанесение пенополиуретана на поверхности любых сложных конструкций.
Среди минусов необходимо отметить длительное время, затрачиваемое на изоляционные работы, большое количество нюансов и ограниченные условия при работе с компонентами и спецификой нанесения ППУ, больший расход смеси в сравнении с двумя другими видами утепления пенополиуретаном.
Метод подходит для утепления существующих недлинных участков трубопровода.
Скорлупа ППУ
Скорлупа представляет собой два пенополиуретановых полуцилиндра, которые размещают на трубе требуемого диаметра и плотно скрепляют между собой хомутами ленточного типа (в том числе металлическими) и/или клеевыми составами.Длина формового утеплителя около метра, толщина может достигать 10 см.
Скорлупа ППУ изготавливается как с различными защитными покрытиями (фольгированные, стеклопластиковые, из оцинкованного листа и пр.), предохраняющими утеплитель от механических повреждений, влаги, УФ-излучений и прочих негативных факторов, так и без специальных покрытий.
Скорлупа ППУ для труб с покрытием и без
Готовый формовой утеплитель, как правило, используют для теплоизоляции трубопроводов в трассовых условиях, в том числе при проведении ремонтных работ.
Перед монтажом пенополиуретановой скорлупы трубы очищают и покрывают антикоррозийными составами, предохраняющими стальной трубопровод от образования коррозии при попадании влаги под утеплитель или при появлении конденсата.
Метод теплоизоляции труб готовой скорлупой ППУ подходит для использования на трубопроводных магистралях и имеет более высокую производительность за счет простоты монтажа в сравнении с напылением полиуретановой пены. Например, скорлупой двое рабочих за смену могут утеплить около 300 метров трубопровода.
К плюсам также можно отнести и возможность повторного использования ППУ-оболочек после их демонтажа.
Однако пенополиуретановая скорлупа не предназначена для использования на подземных участках трубопроводов. Другим важным недостатком являются возможные потери тепла, связанные с наличием зазоров и щелей на соединительных стыках скорлуп из-за неровностей и швов на трубах.
Заводская изоляция ППУ или скорлупа ППУ: что лучше? — сравнение этих двух способов есть в отдельной статье.
Изоляция в заводских условиях
Использование труб и фитингов, предизолированных в заводских условиях, на сегодняшний день обеспечивает самую высокую производительность при строительстве трубопроводов, так как изделия полностью готовы к монтажу.
Их используют при возведении магистральных нефте-, газо-, теплопроводов и других трубопроводов ответственного назначения, к которым предъявляют высокие требования к надежности и долговечности.
Готовые предизолированные трубы в ПЭ оболочке
В зависимости от вида внешней защитной оболочки предизолированная продукция подходит для прокладки как подземных, так и надземных инженерных сетей.

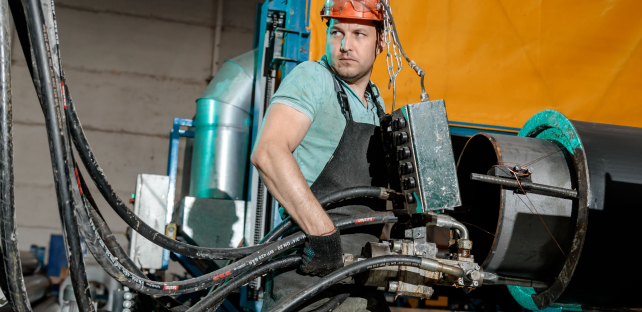

Данный метод изоляции выглядит следующим образом: между основной трубой и защитной ПЭ или ОЦ оболочкой подается жидкая смесь, которая образует плотную пену, заполняющую изделие изнутри. Качество готовых изделий регулирует ГОСТ 30732-2020.
Заводская ППУ изоляция позволяет увеличить прочность конструкции и одновременно снизить потери тепла благодаря монолитному исполнению изделия, высокой адгезии ППУ к трубе и оболочке, отсутствию наружных швов на прямых участках труб или обеспечению их герметичности у фасонных элементов, а также строгому соблюдению всех технологических процессов и требований государственной НТД к продукции в ППУ.
О производстве изделий в ППУ изоляции на нашем заводе у нас есть отдельная страница.
